Vnode节点patch过程分析

发表于 更新于 分类于

在分析前首先提出几个问题：

  • 什么时候、在哪里进行 Vnode 节点的 patch ?
  • patch 过程主要做了什么？
  • Vnode 节点如何进行新旧节点的比对、更新？

基于 Vue.js v2.6.10 进行分析

patch 方法什么时候、在什么地方调用？

组件挂载和更新时会调用 updateComponent 方法，updateComponent 中会调用组件实例上的 _update 方法，_update 方法中会对组件实例上的 __patch__ 方法进行调用。_update 的第一个参数为调用组件实例 render 方法生成的新的 Vnode 节点，在 _update 方法内，可以通过组件实例获取当前的（旧） Vnode 节点, 如果旧 Vnode 节点不存在，则说明为初始渲染，那么 __patch__ 方法的第一个参数就是组件实例 $el 属性绑定的元素，否则为旧的 Vnode 节点，__patch__ 的第二个参数为新的 Vnode 节点。而 __patch__ 方法是 patch 方法的别名。

patch 方法主要做了什么？

patch 方法通过对 vnode oldVnode 进行判断来执行不同的操作：

  • oldVnode 不存在, 根据 vnode 创建 dom 元素
  • oldVnode 为 dom 元素或与 vnode 不为 sameVnode，则销毁 oldVnode，根据 vnode 生成 dom 元素
  • oldVnode vnode 为 sameVnode 且 oldVnode 不为 dom 元素, 则执行 patchVnode 方法

patch 方法源码分析如下：

  1. 首选判断 vnode 节点是否存在，如果不存在 vnode 节点 ，说明需要销毁当前 oldVnode 节点，然后退出 patch 过程
    1
    2
    3
    4
    if (isUndef(vnode)) {
      if (isDef(oldVnode)) { invokeDestroyHook(oldVnode); }
      return
    }
  2. 然后判断 oldVnode 是否存在, 如果 oldVnode 不存在，说明是初始 patch，则根据 vnode 生成相应的元素，最后返回生成的元素退出 patch 过程
    1
    2
    3
    4
    5
    6
    7
    8
    if (isUndef(oldVnode)) {
      // empty mount (likely as component), create new root element
      isInitialPatch = true
      createElm(vnode, insertedVnodeQueue)
    }

    invokeInsertHook(vnode, insertedVnodeQueue, isInitialPatch)
    return vnode.elm
  3. 如果 oldVnode 存在, 在 oldVnode 不为 dom 元素且与 sameVnode(oldVnode, vnode) 返回真的情况下，执行 patchVnode 方法
    1
    2
    3
    4
    if (!isRealElement && sameVnode(oldVnode, vnode)) {
      // patch existing root node
      patchVnode(oldVnode, vnode, insertedVnodeQueue, null, null, removeOnly)
    }
  4. 如果第三步为假，则根据 vnode 生成相应的元素，并删除 oldVnode，然后退出 patch 过程

什么情况下两个 vnode 节点是 sameVnode ?

基本要求：两个节点的 key 相同，如果两个 vnode 节点的 key 都为 undefined，则条件也成立

1
2
3
4
5
6
7
8
9
10
11
12
13
14
return (
  a.key === b.key && (
    (
      a.tag === b.tag &&
      a.isComment === b.isComment &&
      isDef(a.data) === isDef(b.data) &&
      sameInputType(a, b)
    ) || (
      isTrue(a.isAsyncPlaceholder) &&
      a.asyncFactory === b.asyncFactory &&
      isUndef(b.asyncFactory.error)
    )
  )
)

Vnode 是如何进行新老节点比对、更新的？

  • 通过 patchVnode 进行新，旧节点比对、更新
  • 通过 updateChildren 进行新旧节点的子节点的比对、更新

patchVnode 方法中主要做了如下操作：

  • 如果 oldVnode === vnode, 节点没有变化，直接返回
    1
    2
    3
    if (oldVnode === vnode) {
      return
    }
  • 如果是 oldVnode vnode 都为静态节点、key 相同、vnode 的 isCloned 为真或 vnode.isOnce 为真，则 vnode 直接从 oldVnode 中获取 componentInstance, 然后返回
    1
    2
    3
    4
    5
    6
    7
    8
    if (isTrue(vnode.isStatic) &&
      isTrue(oldVnode.isStatic) &&
      vnode.key === oldVnode.key &&
      (isTrue(vnode.isCloned) || isTrue(vnode.isOnce))
    ) {
      vnode.componentInstance = oldVnode.componentInstance
      return
    }
  • 如果 vnode.text 未定义：
    • oldVnode.children 和 vnode.children 存在且不相同，则调用 updateChildren 方法进行子节点的比对
      1
      if (oldCh !== ch) updateChildren(elm, oldCh, ch, insertedVnodeQueue, removeOnly)
    • vnode.children 存在，执行添加子节点操作
      1
      addVnodes(elm, null, ch, 0, ch.length - 1, insertedVnodeQueue)
    • oldVnode.children 存在，执行删除子节点操作
      1
      removeVnodes(elm, oldCh, 0, oldCh.length - 1)
  • 如果 oldVnode.text 与 vnode.text 不相同，则更新为 vnode.text
    1
    2
    3
    if (oldVnode.text !== vnode.text) {
          nodeOps.setTextContent(elm, vnode.text)
    }

updateChildren 方法内做了如下操作：

首先定义四个索引变量标记新旧子节点数组(ch、oldCh)的首尾，后面使用这些索引在子节点数组中移动进行子节点的比对

  • oldStartIdx newStartIdx 分别标记 ch、oldCh 的首节点
  • oldEndIdx newEndIdx 分别标记 ch、oldCh 的尾节点

然后在一个循环中根据不同的情况对索引进行移动，当新子节点或旧子节点的首尾索引相遇时说明子节点已被比对完毕，此时应中止循环

1
while (oldStartIdx <= oldEndIdx && newStartIdx <= newEndIdx)

循环中止后，有如下情况需要判断：

  • 如果是 oldStartIdx > oldEndIdx 导致循环中止，说明 newStartIdx 与 newEndIdx 之间的节点是新添加的，所以需要把它们添加到父节点中
  • 如果是 newStartIdx > newEndIdx 导致循环中止，说明 oldStartIdx 与 oldEndIdx 之间的节点被删除，所以需要从父节点中删除它们

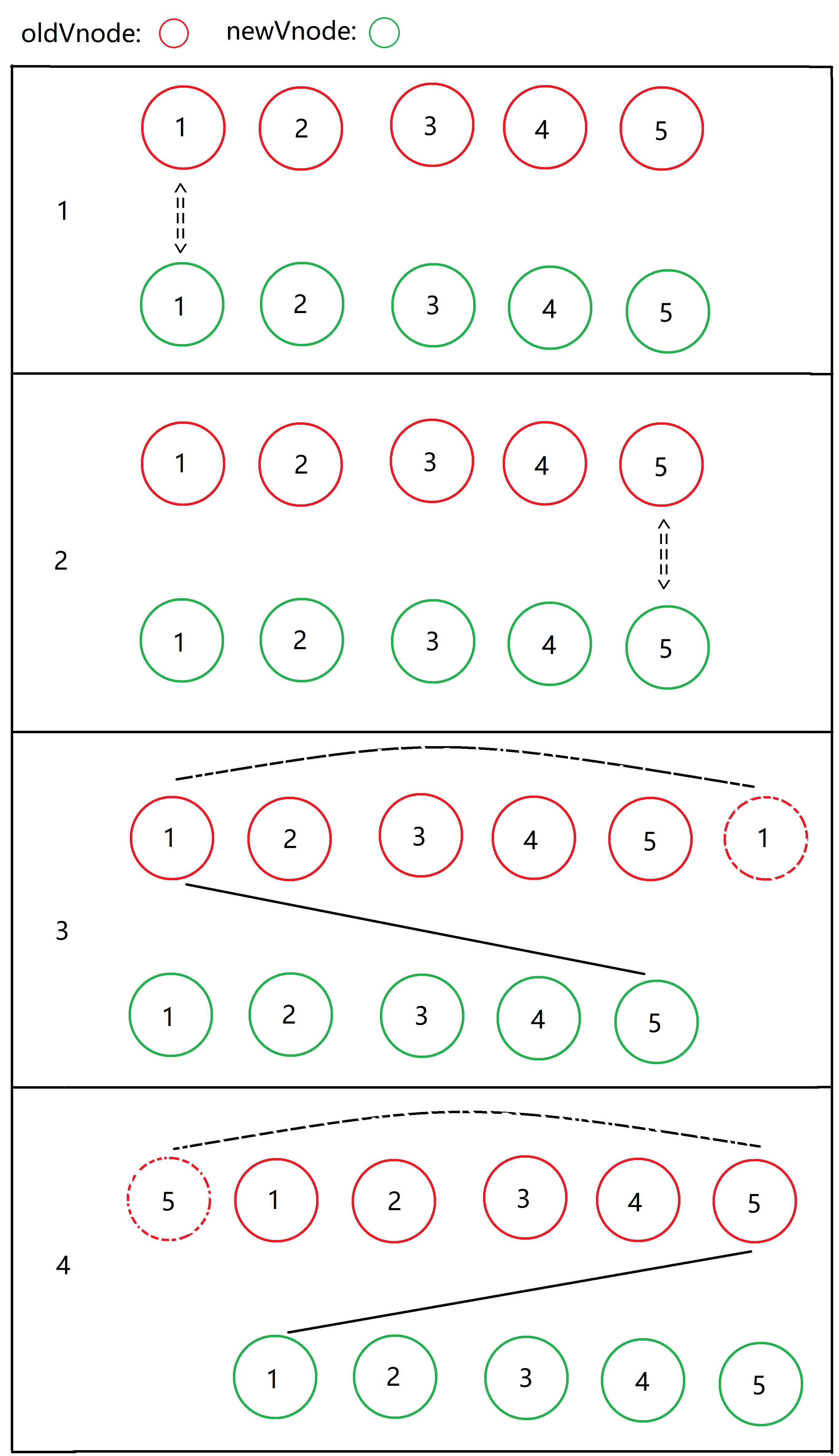

接下来就是 updateChildren 进行子节点比对的核心逻辑了：

vnode patch

  • newStartNode 与 oldStartNode 比对

    • 如果为 sameVnode，则调用 patchVnode 方法，最后 oldStartIdx newStartIdx 向右移动

  • newEndNode 与 oldEndNode 比对

    • 如果为 sameVnode，则调用 patchVnode 方法，最后 oldEndIdx newEndIdx 向左移动

  • newEndNode 与 oldStartNode 比对

    • 如果为 sameVnode，则调用 patchVnode 方法，然后把 oldStartIdx 标识的节点移动到 oldEndIdx 标识的节点的后面，最后 oldStartIdx 向右移动，newEndIdx 向左移动

  • newStartNode 与 oldEndNode 比对

    • 如果为 sameVnode，则调用 patchVnode 方法，然后把 oldEndIdx 标识的节点移动到 oldStartIdx 标识的节点的前面，最后 newStartIdx 向右移动，oldEndIdx 向左移动

  • 上面的条件都不成立

  • 创建 oldCh 中子节点的 key 与 子节点的在 oldCh 中的索引的映射，查询 newStartIdx 指向的 vnode 节点的 key 是否与映射中的 key 存在相同的情况，如果不存在则根据 newStartIdx 指向的 vnode 创建 dom 元素并插入到 oldStartIdx 指向的 vnode 节点的 dom 元素的前面 ; 如果存在且与映射中找到的节点为 sameVnode, 则把找到的节点移动到 oldStartIdx 指向的节点的前面，并把找到的节点在映射中置为 undefined，防止后面重复匹配，否则根据 newStartIdx 指向的 vnode 创建 dom 元素并插入到 oldStartIdx 指向的 vnode 节点的 dom 元素的前面
